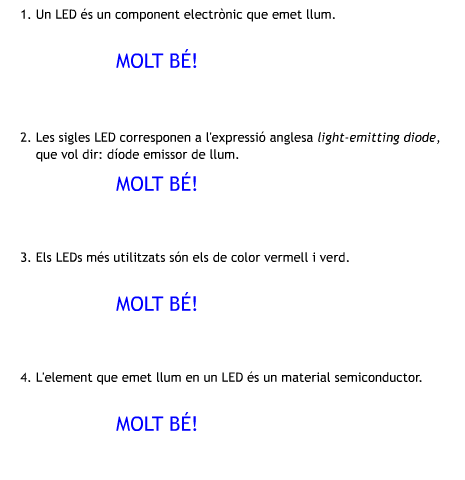

EXAMEN DE ELECTRONICABASICA

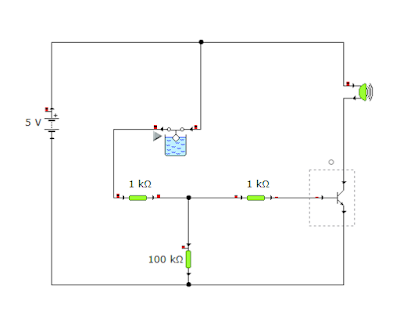

TRANSISTORS

díode led

DÍODE LED

I=V/R    R=V/I   R=3/30    R=100

DÍODE LED

SI LE DAMOS AL INTERRUPTOR SE ENCIENDE.

DÍODE LED

SI PULSAMOS EL INTERRUPTOR SE ENCIENDE EL LED.

EL LED INDICA QUE FUNCIONA.

DÍODE LED

SI PULSAMOS EL INTERRUPTO UNO NO PASA NADA.

SI PULSAMOS EL INTERRUPTOR DOS SE ENCIENDE EL DE ABAJO.

SI PULSAMOS LOS DOS INTERRUPTORES SE ENCIENDENLOS DOS LEDS.
